W-TYPE, S-TYPE

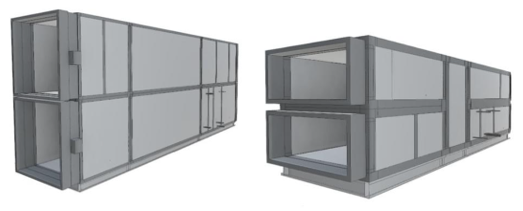

W-TYPE, S-TYPE – стандартные вентиляционные установки

  • Имеют внутреннее, наружное, гигиеническое исполнение и исполнение для бассейна
  • Используются для обработки и транспортировки воздуха в системах вентиляции и кондиционирования общественных, медицинских, коммерческих и промышленных зданий
  • Доступно в горизонтальном и вертикальном исполнении
  • Доступны типоразмеры с номинальным расходом воздуха до 125 000 м3/ч
  • Сэндвич-панели, заполненные пенополиуретаном или минеральной ватой, обеспечивают отличную тепло- и звукоизоляцию
  • Установка располагается на прочной раме



Типоразмер Vmin [m3/h] Verp [m3/h] Vmax [m3/h] Размеры [mm] Подключение [mm]
S30 1200 2600 4200 925×407 850×330
0 1300 2500 4900 730×500 650×435
S40 1600 3600 6000 925×548 850×470
10 1800 3800 6900 730×730 650×650
S50 2100 4600 7900 1049×610 980×540
20 2600 5200 9600 995×730 920×650
S70 3050 6400 1100 1253×712 1180×640
30 3550 7200 13600 995×995 920×920
S90 4100 8400 15400 1642×712 1570×640
40 4900 9000 19000 1330×1030 1220×920
S120 5000 10000 19500 1642×843 1570×770
50 6000 12500 24000 1330×1330 1220×1220
S160 7000 14000 25000 1886×1047 1780×940
60 8000 16000 32000 1710×1330 1600×1220
S200 9000 17000 33000 2071×1148 1960×1040
70 11000 22000 42000 1710×1710 1600×1600
S300 12500 24000 46000 2479×1352 2370×1340
80 14000 24500 49000 2010×1710 1900×1600
90 15500 30000 58000 2050×2010 1940×1900
S400 16000 35000 62000 1664×1385 2940×1270
S500 17000 36000 72000 3072×1647 2960×1540
100 21000 38000 77000 2650×2010 2540×1900
S600 22000 45000 90000 3540×1748 3430×1640
110 26000 48000 101000 2650×2640 2500×2500
120 34000 63000 125000 3350×2640 3200×2500
